Карниз здания работает сразу в трёх ролях: сбрасывает воду со стены, закрывает верхний срез облицовки и задаёт ритм фасада. Для монтажной организации у наборного карниза Alucom есть ещё одно свойство: он поставляется линейными элементами и собирается на объекте, поэтому весь объём работ укладывается в привычную логику сухого фасада. Ниже разобрано, как устроен алюминиевый карниз, в каком порядке его ставят на подсистему, где чаще всего ошибаются и как выбрать типовой вариант из 28.
Карниз для фасада дома заказывают по эскизу или по номеру типового варианта. Цена на карниз определяется объёмом и составом сборки, поэтому указывается по запросу: пришлите чертёж или эскиз, и мы рассчитаем комплект.
Что такое карниз здания и какие бывают
Карниз на фасаде — выступающий горизонтальный пояс. Он отводит дождевую воду и снег от плоскости стены, прикрывает стык облицовки с кровлей или парапетом, делит высоту здания на ярусы и даёт тень, из-за которой фасад выглядит объёмным. На практике встречаются четыре основных типа:
- Венчающий карниз — завершает здание под кровлей или на парапете, самый крупный по выносу.
- Межэтажный карниз — пояс на уровне перекрытия, визуально разделяет этажи или цоколь и основную часть стены.
- Надоконные карнизы (сандрики) и подоконные пояса — небольшие по размеру, привязаны к проёмам.
- Декоративные тяги — узкие профилированные полосы без выраженной водоотводящей функции.
Исторически карниз делали из кирпича, вытягивали по штукатурке или отливали из бетона. Сегодня декоративные карнизы для фасада выпускают из стеклофибробетона, полиуретана, пенопласта с армированным штукатурным слоем, гнутого листового металла и из алюминиевых экструдированных профилей. Для вентилируемых фасадов, где вся облицовка ставится на каркас, логично выбирать материал, который крепится так же, как остальная система, то есть на кронштейны и направляющие.
Как устроен наборный карниз Alucom
Наборный карниз — это сборная конструкция из экструдированных профилей алюминиевого сплава. Профили разной геометрии соединяются через специальное замковое соединение, причём порядок сборки произвольный: в одну сборку можно поставить 10 и более элементов. Из одного набора деталей получается и компактный пояс, и крупный венчающий карниз.
Серия профилей называется COR. По данным производителя, в линейке 14 профилей. В типовых сборках сверху обычно стоит профиль-козырёк (COR 01, 01.1, 01.2 или 01.3), ниже идут полочки и выкружки (COR 02, 02.1, 02.2 и COR 03, 03.1, 03.2), затем плоские фризовые вставки (COR 05, 05.1), а завершает сборку нижний профиль COR 04. Это описание по схемам типовых вариантов, а не жёсткое правило: для нестандартной композиции порядок можно менять по эскизу архитектора.
Экструзия даёт постоянное сечение по всей длине детали. Для монтажника это означает ровную линию на протяжённых участках: профиль не «ведёт волной», как может вести деталь, оформленную по месту. Алюминий лёгкий и при этом жёсткий, поэтому креплений нужно минимум, а повреждённый участок можно заменить отдельным элементом, не разбирая весь пояс. Алюминий — негорючий материал.
Элементы окрашивают на заводе в любой цвет по каталогу RAL и поставляют погонажем. Соединяют их непосредственно при монтаже, поэтому на объект не нужно везти крупные готовые секции. Производитель работает с 2005 года, склад находится в Московской области, поставки идут по России и в страны СНГ транспортными компаниями. Кроме того, по его данным, это единственный в России производитель алюминиевых карнизов из экструдированных профилей, решение запатентовано, а гарантия на алюминиевые конструкции и отделочные материалы составляет 50 лет.
Монтаж на подсистему: порядок работ
Карниз на фасаде крепят на каркас из кронштейнов и направляющих. Каркас может сделать подрядчик или заказать в составе фасадной системы; общие принципы проектирования подсистемы описаны в разделе проектирование фасадов из композитных панелей. Монтаж сухой, поэтому работы возможны в любое время года.

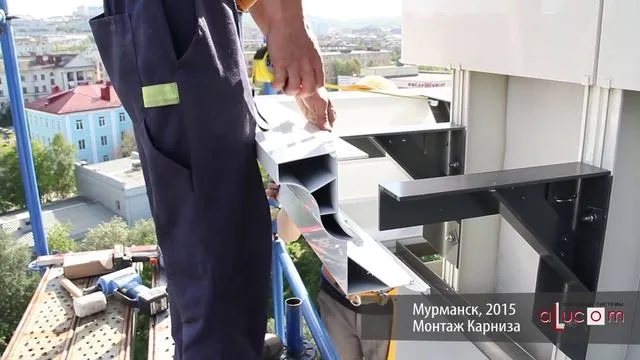

Видео ниже показывает монтаж карниза на навесном фасаде. Рекомендуем посмотреть его перед выходом бригады на объект.
Шаг 1. Схема и привязка
Перед закупкой каркаса нужна схема конкретного варианта: вынос, высота, состав профилей. От выноса и высоты зависит, какой кронштейн и в каком положении понадобится, а шаг крепления определяет проект на основании схемы производителя. Не берите шаг «по аналогии» с облицовочными панелями: карниз выступает от стены и нагружает кронштейн иначе.
Шаг 2. Разметка
Отбейте на стене горизонтальную линию по лазерному уровню или нивелиру и перенесите её по всему периметру. Отметки нижней и верхней границ карниза нужны не только для карниза, но и для облицовки под ним и над ним: ошибка в несколько миллиметров на разметке выглядит заметно как раз на длинной горизонтали.
Шаг 3. Каркас
Установите кронштейны и направляющие в одной плоскости. До начала сборки пройдите по каркасу правилом или шнуром: направляющие под карниз должны лежать по одной линии, иначе погрешность перейдёт в изгиб профилей. Заранее предусмотрите места под вертикальные стыки и углы, чтобы крепёж не пришёлся на торец детали.
Шаг 4. Сборка набора
Профили соединяются замком. Соберите образец участка на земле или на подмостях и сверьте с эскизом: так сразу видно, правильно ли выбран порядок профилей и нет ли перекоса. Затем собирайте карниз по схеме, закрепляя элементы на каркасе. Монтаж ведётся линейными элементами, поэтому подъём и подача на высоту не требуют крупногабаритной техники для целых секций.
Шаг 5. Стыки по длине
Если участок длиннее заводской длины профиля, делайте стыки вразбежку по ярусам набора, а не одной вертикальной линией через всю высоту карниза. Оставьте технологический зазор на температурные деформации алюминия; его величину берите из рекомендаций производителя, а не из собственных ощущений.
Шаг 6. Примыкание и приёмка
Проверьте стык с облицовкой под карнизом и с кровлей или парапетом над ним. Верхний профиль должен отводить воду на внешнюю сторону, а не к стене. После сборки осмотрите линию с земли с нескольких точек: перекосы и непараллельность лучше всего видны именно так.
Углы: заказать или выполнить на месте
Угол карниза можно заказать у производителя или выполнить силами монтажной организации. Первый вариант проще для сложных профилей из десяти и более элементов: угловая деталь приходит готовой, и подгонка по месту не нужна. Второй вариант выбирают, когда геометрия здания нестандартная, а бригада уверенно работает с алюминием. В любом случае сообщите нам при заказе количество внутренних и наружных углов и их фактический градус по замерам, а не по проекту: на старых зданиях прямой угол встречается реже, чем кажется.
Типичные ошибки при монтаже и как их избежать
- Каркас «по глазу». Волна на длинной горизонтали возникает от кронштейнов, а не от профиля. Проверяйте плоскость каркаса до установки элементов.
- Заказ по проектному выносу без замера стены. Реальная плоскость фасада часто отличается от чертежа. Сверяйте вынос и высоту с фактическими отметками.
- Нет зазора на температурное движение. Протяжённые участки алюминия работают при нагреве и охлаждении. Закладывайте зазоры по указаниям производителя.
- Стыки в одной линии. Сквозной вертикальный стык через все яруса виден и ослабляет сборку.
- Игнорирование водоотвода. Верхний профиль должен сбрасывать воду от стены. Проверьте, нет ли обратного уклона у примыкания к кровле.
- Грубая работа с окрашенными поверхностями. Окраска нанесена на заводе, поэтому подрезку и подгонку делайте так, чтобы не повредить покрытие; царапину на лицевой стороне потом не спрятать.
- Угол решили «потом». Тип угла (заводской или на месте) нужно выбрать до заказа, иначе придётся ждать доукомплектации.
Типовые варианты: подборка по назначению
Производитель предлагает 28 типовых вариантов сборки: вынос от 144 до 754 мм, высота от 251 до 1291 мм. Ниже 16 из них, сгруппированы по высоте и отсортированы по выносу. Это ориентир для первичного выбора: как правило, невысокие сборки используют как пояса и подоконные тяги, средние ставят как межэтажный карниз, самые большие — как венчающий карниз. Окончательное решение зависит от пропорций здания и проекта.

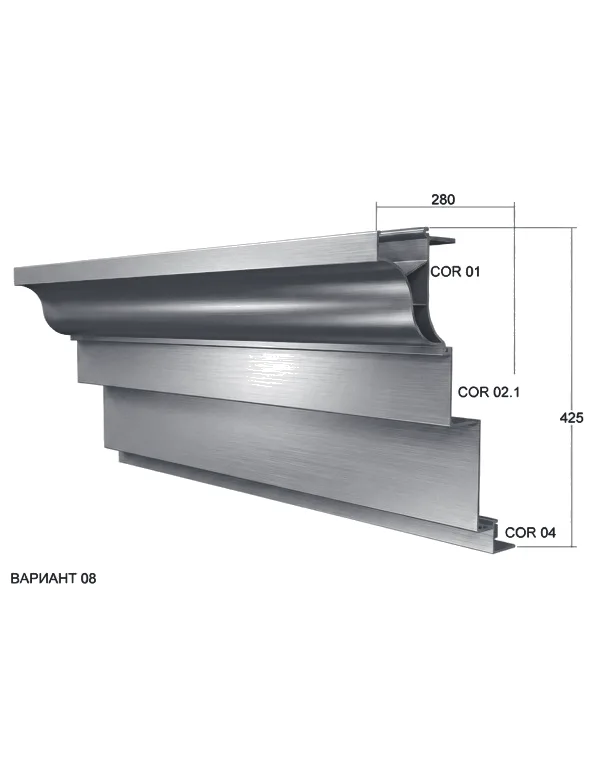

Вариант 08 — 280 × 425 мм

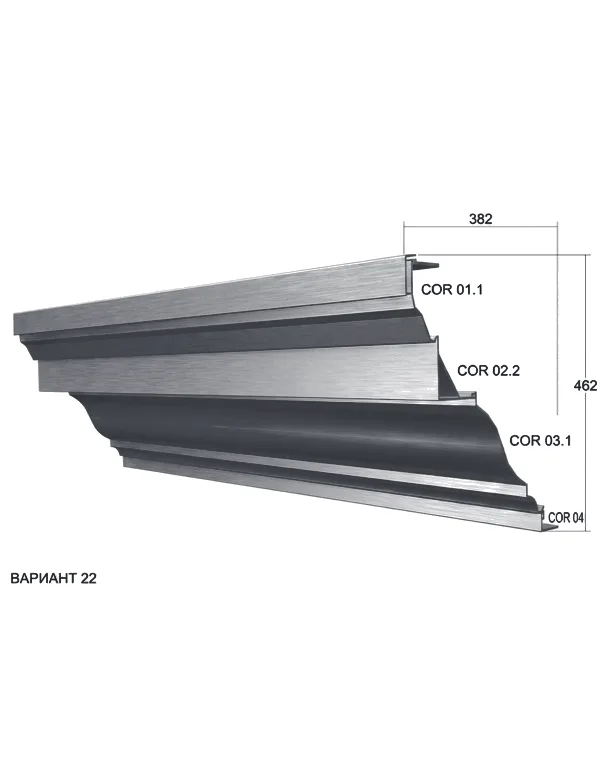

Вариант 22 — 382 × 462 мм

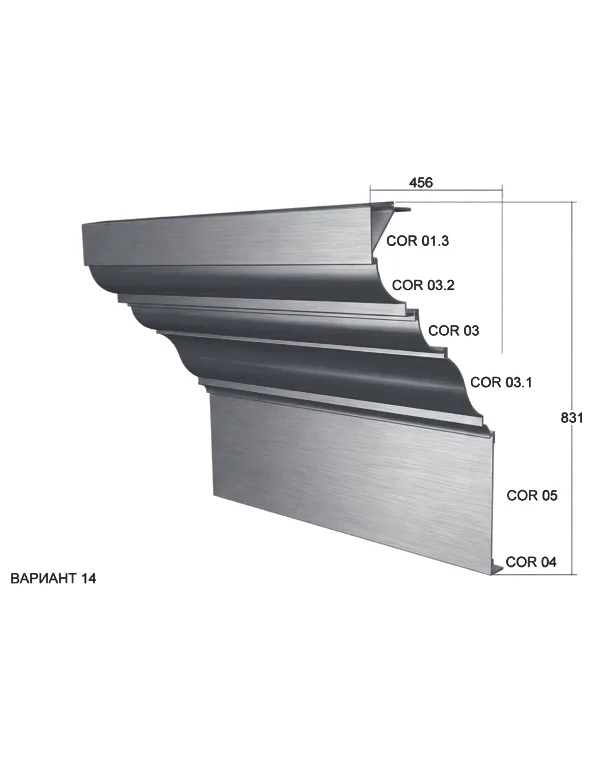

Вариант 14 — 456 × 831 мм

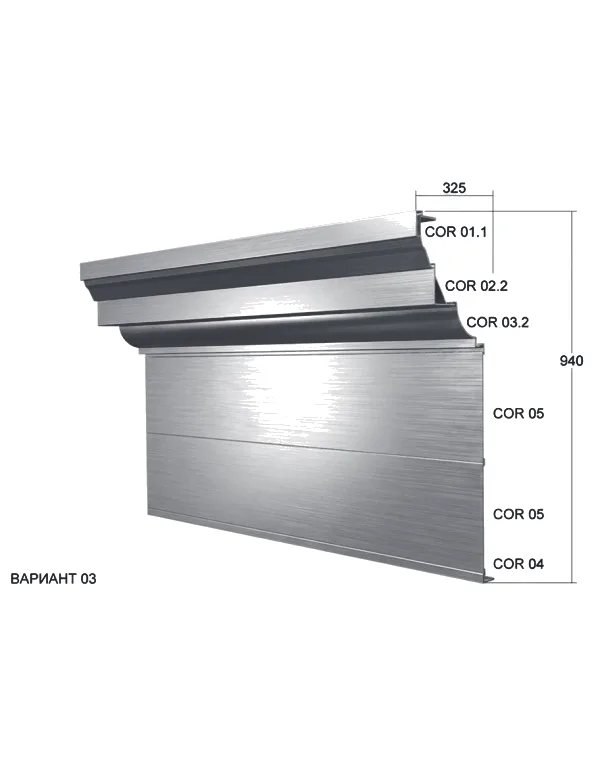

Вариант 03 — 325 × 940 мм
Подписи под схемами даны в формате «вынос × высота». Профили в таблицах перечислены сверху вниз.
| Вариант | Вынос, мм | Высота, мм | Профили сверху вниз |
|---|---|---|---|
| 04 | 144 | 479 | COR 01.2, 02.1 |
| 05 | 166 | 347 | COR 01.2, 03.2 |
| 08 | 280 | 425 | COR 01, 02.1, 04 |
| 26 | 358 | 395 | COR 01, 03.1, 04 |
| 22 | 382 | 462 | COR 01.1, 02.2, 03.1, 04 |
| Вариант | Вынос, мм | Высота, мм | Профили сверху вниз |
|---|---|---|---|
| 09 | 235 | 560 | COR 01.1, 03.2, 05, 04 |
| 12 | 292 | 662 | COR 01.1, 03.1, 05, 04 |
| 24 | 356 | 655 | COR 01, 02.2, 03, 05, 04 |
| 17 | 446 | 648 | COR 01.2, 03, 02.2, 03.1, 04 |
| 25 | 448 | 775 | COR 01, 02.2, 03.1, 05, 04 |
| Вариант | Вынос, мм | Высота, мм | Профили сверху вниз |
|---|---|---|---|
| 03 | 325 | 940 | COR 01.1, 02.2, 03.2, 05, 05, 04 |
| 14 | 456 | 831 | COR 01.3, 03.2, 03, 03.1, 05, 04 |
| 13 | 462 | 1085 | COR 01.2, 03.1, 03, 02.1, 05, 04 |
| 02 | 509 | 856 | COR 01.1, 03.1, 02.2, 03.2, 05, 04 |
| 19 | 634 | 953 | COR 01.2, 03, 03.1, 05.1, 03.2, 05, 04 |
| 06 | 754 | 1291 | COR 01.3, 03.1, 02, 05.1, 02, 03, 05, 05, 04 |
Остальные двенадцать вариантов из каталога производителя и любая индивидуальная комбинация профилей доступны по запросу.
Как выбрать размер карниза
- Определите назначение. Венчающий карниз и межэтажный карниз решают разные задачи: первый завершает здание, второй членит фасад.
- Привяжите вынос к высоте здания и ширине фасада. Для фасада дома любой этажности работает одно правило: чем выше здание и длиннее стена, тем крупнее допустимая пластика. Маленький карниз на высокой стене теряется, большой на малоэтажном доме подавляет пропорции.
- Посмотрите на толщину пакета «стена + утеплитель + зазор». Вынос отсчитывается от плоскости облицовки, а кронштейн несёт всё от основания каркаса. Это стоит учесть в проекте каркаса.
- Сверьтесь с соседними элементами. Откосы, отливы, парапет и верхний ряд облицовки должны сходиться с нижней и верхней границей карниза.
- Если типового размера не хватает — соберите комбинацию из профилей COR по эскизу архитектора.
Алюминиевый карниз и карнизы из пенопласта: сравнение материалов
Карнизы из пенопласта часто выбирают из-за низкой стоимости заготовки, но в вентилируемом фасаде другие критерии: горючесть, нагрузка на каркас, поведение на длинных участках и ремонтопригодность. Сравнение носит качественный характер: точные характеристики зависят от конкретного изделия и производителя.
| Критерий | Алюминий (наборный) | Пенопласт с покрытием | Стеклофибробетон | Гнутый листовой металл |
|---|---|---|---|---|
| Горючесть | Негорючий материал | Сам пенопласт горюч, защита обеспечивается штукатурным слоем | Негорючий | Негорючий |
| Вес и нагрузка на кронштейны | Небольшой вес при хорошей жёсткости, минимум креплений | Очень лёгкий, но нужна армировка и защита поверхности | Тяжёлый, нужен усиленный каркас | Лёгкий, но сложные профили требуют подкрепления |
| Геометрия на длинных участках | Постоянное сечение экструзии, ровная линия | Зависит от качества заготовки и финишной отделки | Зависит от формы и отливки | Возможна «волна» на протяжённых деталях |
| Способ монтажа | Сухой, на каркас, в любое время года | Часто клеевой и мокрый (шпаклёвка, штукатурка), зависит от погоды | На каркас или анкерами, требует техники | На каркас, сухой |
| Ремонт | Заменяется отдельный элемент | Повреждение заделывают по месту, нужна покраска | Трудоёмкая замена секции | Замена листа или участка |
| Окраска | Заводская, любой цвет по RAL | Окраска фасадной краской по месту | Окраска на производстве или по месту | Полимерное покрытие, ограничено каталогом |
| Мороз и влага | Экструдированный алюминий не впитывает воду | Слабое место — повреждение защитного слоя | Зависит от качества состава | Зависит от покрытия и кромок |
Для монтажной организации главный аргумент в пользу алюминия — предсказуемость: стандартные элементы, сухая технология и замена по частям без мокрых процессов на высоте.
Цвет и сочетание с облицовкой
Карниз красят на заводе по RAL, поэтому цвет не привязан к одному каталогу. Ориентируйтесь на облицовку: наиболее спокойно смотрится карниз на полтона темнее или светлее основной плоскости, а контрастный пояс подходит для крупных объёмов. Схемы в этом разделе показаны в графитовом сером RAL 7024: он нейтрален и подходит к большинству фасадов.
Мы продаём алюминиевые композитные панели ALTEC, так что карниз можно подобрать под ту же цветовую гамму. Посмотрите композитные панели RAL 7024, складскую программу и панели по RAL, а также металлик, под дерево и под камень. Если для кассет нужна фрезеровка, смотрите раздел фрезерование композитных панелей, а по раскрою — раскрой для фасадных кассет.
Как заказать
Чтобы мы рассчитали комплект, пришлите:
- эскиз, чертёж фасада или фото с размерами;
- номер типового варианта или нужные вынос и высоту;
- общую длину карниза и число внутренних и наружных углов;
- желаемый цвет по RAL;
- город и тип объекта, а также наличие подсистемы: каркас готов или нужен.
Цена на карниз — по запросу, потому что зависит от состава сборки и количества погонных метров.
Алюминиевые композитные панели, Москва, Каширское шоссе, д. 3, к. 2, стр. 9.
Телефон: +7 (903) 790-61-94, время работы с 09:00 до 18:00.
Заявку можно оставить на странице контактов или заказать обратный звонок вверху страницы.
Вопросы и ответы
Можно ли собрать карниз по эскизу архитектора?
Да. Профили COR соединяются замком в произвольном порядке, поэтому помимо 28 типовых вариантов собирают индивидуальные комбинации.
Нужен ли свой каркас под карниз?
Монтаж ведётся на каркас из кронштейнов и направляющих. Его может сделать подрядчик или поставить как часть фасадной системы.
Угол делает производитель или монтажники?
Возможны оба варианта: угол можно заказать у производителя или выполнить силами монтажной организации.
Что делать, если участок повредили при монтаже?
Из-за сборной конструкции заменяется отдельный элемент, а не весь карниз. Номер профиля COR указан на схеме варианта, по нему можно уточнить нужный элемент.
Можно ли монтировать зимой?
Монтаж сухой, поэтому ограничений по сезону нет, но работы на высоте регулируются правилами охраны труда.
