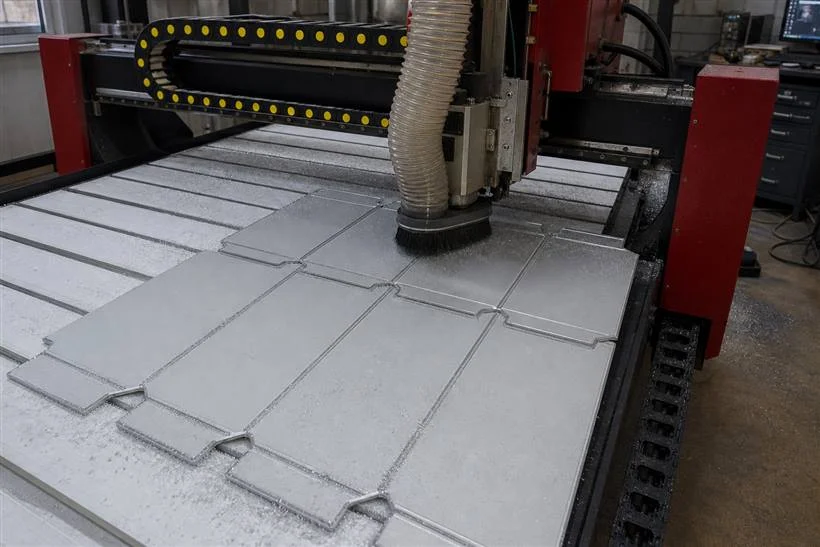

Фрезеровка композитных панелей на станках с ЧПУ — это автоматизированная обработка, при которой все линии загиба, пазы, отверстия и контур детали прорезаются по управляющей программе с высокой точностью. Числовое программное управление обеспечивает повторяемость геометрии, поэтому каждая кассета из партии получается идентичной. Компания ALTEC выполняет фрезеровку композитных панелей на ЧПУ в Москве и Московской области, обрабатывая алюминиевые композитные панели, стальные композитные панели и алюкобонд по чертежам заказчика.
Что такое фрезеровка на ЧПУ
ЧПУ-станок — это фрезерный обрабатывающий центр, движением инструмента которого управляет компьютер. Оператор загружает управляющую программу с координатами всех резов, закрепляет лист композитной панели на столе, и станок последовательно выполняет операции без ручной разметки. Для композитных панелей это означает, что V-образные канавки под загиб, технологические пазы и контур кассеты прорезаются за один цикл. Точность позиционирования современных станков составляет десятые доли миллиметра, что критично при облицовке больших фасадных площадей, где десятки и сотни кассет должны собраться в единую ровную плоскость.
Преимущества ЧПУ перед ручной обработкой
Главное преимущество — повторяемость. При ручной фрезеровке каждая канавка зависит от внимательности оператора, и в большой партии неизбежны отклонения. ЧПУ исключает человеческий фактор: тысяча кассет получится такой же точной, как первая. Второе преимущество — скорость: сложный раскрой с десятками резов станок делает за один проход. Третье — возможность комбинировать операции: фрезеровка, сверление и раскрой композитных панелей выполняются за один установ без перекладывания листа, что экономит время и сохраняет точность взаимного расположения элементов.
Оборудование и инструмент
Для фрезеровки композитных панелей применяют станки портального типа с вакуумным столом, который надёжно удерживает лист и исключает вибрацию. Рабочее поле рассчитано на стандартные форматы 1250×4000 мм и больше. Шпиндель развивает высокие обороты, что даёт чистый рез без заусенцев. Используются твердосплавные V-образные и пазовые фрезы, рассчитанные именно на алюминиевые композитные панели и алюкобонд. Система удаления стружки и прижимная щётка поддерживают чистоту реза. Для стальных композитных панелей подбирается более жёсткий инструмент и режимы резания.
Этапы фрезеровки на ЧПУ
- приёмка материала и проверка толщины и типа сердечника;
- подготовка управляющей программы по чертежу или развёртке;
- закрепление листа на вакуумном столе;
- прорезка V-образных канавок, пазов и отверстий;
- раскрой контура кассеты;
- контроль геометрии и пробный загиб.
Подготовка управляющей программы
Управляющая программа — основа точной фрезеровки. Технологи ALTEC переводят чертёж кассеты в траектории инструмента, учитывая ширину канавки, радиус загиба и припуски. Если заказчик предоставляет готовую развёртку, мы проверяем её и оптимизируем. Если есть только эскиз или образец — строим развёртку самостоятельно. На этом этапе закладывается, какими будут внешние размеры кассеты после загиба, поэтому ошибки программы исключаются ещё до резки дорогого материала. Хорошо подготовленная программа позволяет нанести все элементы композитной панели за один проход.
Точность и повторяемость
Именно ради точности заказчики выбирают фрезеровку на ЧПУ. Стабильная глубина канавки по всей длине реза гарантирует, что панель согнётся ровно и без трещин. Одинаковые внешние размеры кассет означают равномерные зазоры на фасаде. Точное расположение отверстий под крепёж обеспечивает быстрый монтаж без подгонки. Для объектов с большим количеством однотипных элементов — вентилируемых фасадов жилых комплексов, торговых центров, бизнес-центров — повторяемость ЧПУ-обработки композитных панелей экономит недели монтажных работ.
Материалы: алюминий, сталь, алюкобонд
Алюминиевые композитные панели фрезеруются на высоких скоростях подачи, дают чистую канавку и предсказуемый загиб — это самый массовый материал для фасадов и рекламы. Стальные композитные панели плотнее и прочнее, требуют корректировки режимов и надёжного крепления листа, зато готовые изделия особо устойчивы к вандализму. Алюкобонд фрезеруется аналогично алюминиевым панелям, но мы учитываем тип сердечника конкретной марки. На одном станке ALTEC обрабатывает все эти материалы, подбирая инструмент и режимы под каждую задачу.
Толщины и форматы
Чаще всего на ЧПУ фрезеруют композитные панели толщиной 3 и 4 мм. Под каждую толщину и тип сердечника подбирается своя глубина канавки с остаточным лицевым слоем 0,3–0,6 мм. Станок работает с полноформатными листами, что позволяет раскраивать крупные кассеты целиком, без стыков. Перед серией выполняется пробный рез и контрольный загиб, исключающие брак на всей партии композитных панелей.
Контроль качества
Каждая партия проходит проверку: измеряется остаточная толщина лицевого слоя, оценивается чистота канавки, выполняется пробный загиб образца. Это гарантирует, что готовые кассеты согнутся ровно, без трещин и ступенек. Острый инструмент меняется по регламенту, а вакуумный стол исключает смещение листа. Такой контроль особенно важен при работе с давальческим материалом заказчика, когда брак на дорогих композитных панелях недопустим.
Стоимость и сроки
Стоимость фрезеровки на ЧПУ зависит от длины реза, количества кассет, материала и сложности раскроя. Серийные изделия дешевле в пересчёте на штуку, потому что программа готовится один раз. Единичные изделия изготавливаются за один–два дня, крупные партии — по графику объекта. Чтобы получить расчёт, достаточно прислать чертежи композитных панелей — менеджеры ALTEC подготовят смету на фрезеровку и сопутствующую обработку.
Распространённые ошибки при фрезеровке на ЧПУ
Даже на станке с ЧПУ возможны ошибки, если неправильно подготовлена программа или подобраны режимы. Самая частая — неверно заданная глубина канавки: при слишком тонком остаточном слое композитные панели трескаются на загибе, при слишком толстом — кромка не складывается ровно. Вторая ошибка — некорректная развёртка, из-за которой готовая кассета получает неверные внешние размеры. Третья — изношенная фреза, оставляющая рваную канавку и заусенцы. На производстве ALTEC эти риски устранены: программы проверяются технологом, инструмент меняется по регламенту, а перед серией делается пробный рез и контрольный загиб образца.
Почему фрезеровку на ЧПУ заказывают в ALTEC
Заказчики выбирают ALTEC за сочетание точности, скорости и ответственного отношения к материалу. Мы работаем с собственными и давальческими композитными панелями, строим развёртки даже по эскизу или образцу и оптимизируем раскрой, снижая отходы и стоимость заказа. Современный парк станков позволяет обрабатывать как тонкие интерьерные панели, так и плотные стальные композитные панели и алюкобонд с минеральным сердечником. Мы берёмся за любые объёмы — от единичных кассет до серий в тысячи изделий — и соблюдаем согласованные сроки, что особенно важно при работе по графику строительного объекта.
Где заказать фрезеровку на ЧПУ в Москве
ALTEC выполняет фрезеровку композитных панелей на ЧПУ в Москве и Московской области под ключ: от приёмки материала и подготовки программы до готовых кассет с отогнутыми кромками. Принимаем собственные и давальческие алюминиевые композитные панели, стальные композитные панели и алюкобонд. Рассчитываем оптимальный раскрой, согласуем сроки, организуем доставку готовых изделий по Москве и области или самовывоз с производства.
Смотрите также: фрезеровка композитных панелей, V-образная фрезеровка под загиб, фрезеровка алюкобонда и раскрой композитных панелей на ЧПУ. Подбор материала — на главной странице ALTEC.
Чтобы заказать фрезеровку композитных панелей на ЧПУ в Москве или уточнить стоимость, свяжитесь с менеджерами ALTEC — поможем подобрать материал (алюминиевые композитные панели, стальные композитные панели, алюкобонд), рассчитаем раскрой и изготовим кассеты точно по проекту, в срок и с гарантией качества.
