V-образная фрезеровка — основной способ подготовки композитных панелей к загибу. Чтобы из плоского листа получить кассету с аккуратными ребрами, в панели прорезают V-образную канавку, по которой материал сгибается под нужным углом. От геометрии этой канавки напрямую зависит прочность и внешний вид готового изделия. Компания ALTEC выполняет V-образную фрезеровку композитных панелей в Москве и Московской области на станках с ЧПУ, работая с алюминиевыми композитными панелями, стальными композитными панелями и алюкобондом.
Принцип V-образной фрезеровки

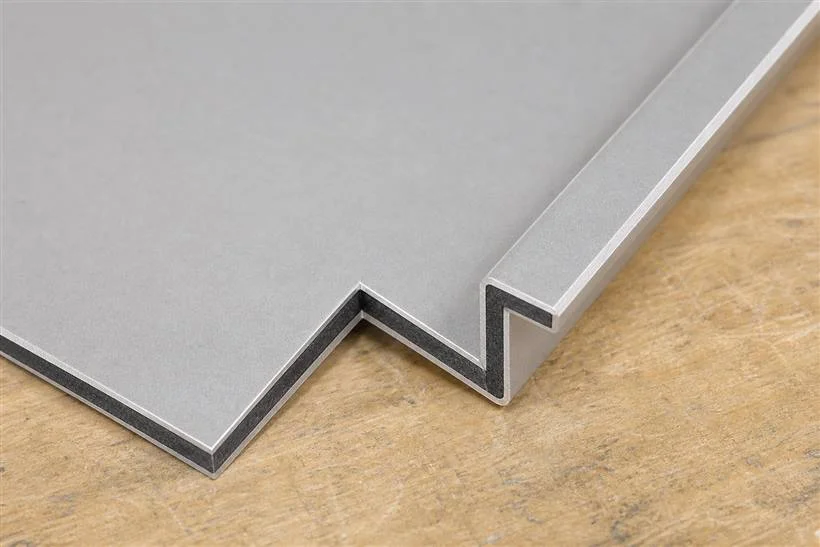

Композитная панель состоит из двух металлических листов и полимерного сердечника. При V-образной фрезеровке фреза с углом заточки 90° (или другим) прорезает верхний лист и сердечник, формируя канавку в форме буквы V. Нижний лицевой слой остаётся целым — именно он работает как «петля» при загибе. После фрезеровки панель сгибают по канавке, и две плоскости сходятся, образуя жёсткое ребро. Этот приём позволяет получать прямые углы и сложные объёмные формы без сварки, сохраняя декоративное покрытие лицевой стороны композитных панелей.
Угол и геометрия канавки
Чаще всего применяют канавку с углом 90°, дающую загиб ровно на прямой угол. Ширина канавки у поверхности составляет около 3 мм, а радиус внутреннего скругления — порядка 3 мм, что обеспечивает плавный загиб без растрескивания. Для острых рёбер используют меньший угол, для пологих переходов — больший. Подбор угла зависит от проекта: фасадные кассеты, короба объёмных букв, откосы и парапеты требуют разной геометрии. На производстве ALTEC угол и глубина рассчитываются индивидуально под толщину и тип композитной панели.
Глубина фрезеровки и остаточный слой
Ключевой параметр V-образной фрезеровки — остаточная толщина лицевого слоя. Оптимально оставить 0,3–0,6 мм металла вместе с тонким слоем сердечника. Если оставить меньше — панель треснет на сгибе, если больше — кромка не сложится ровно и образует ступеньку. Для алюминиевых композитных панелей толщиной 4 мм с алюминием 0,4 мм это особенно важно. Стальные композитные панели и алюкобонд с минеральным сердечником требуют отдельной настройки. Перед серией мы делаем пробный рез и контрольный загиб.
Загиб после фрезеровки
После прорезки канавки панель загибают вручную или на гибочном столе. Благодаря оставшемуся лицевому слою материал складывается точно по линии, образуя ребро жёсткости. Внутрь загиба часто устанавливают усиливающий профиль или закладную, к которой крепится кассета. Правильно профрезерованные композитные панели загибаются легко и без усилий, дают чёткую грань и стабильный размер — это критично, когда из сотен кассет собирается единая плоскость вентилируемого фасада.
Где применяется V-образная фрезеровка
- фасадные кассеты для вентилируемых фасадов;
- объёмные буквы, короба и лайтбоксы в наружной рекламе;
- откосы, парапеты, элементы входных групп;
- интерьерные панели, стойки ресепшен, торговое оборудование;
- короба и обрамления из алюкобонда.
Преимущества метода
V-образная фрезеровка композитных панелей даёт идеально прямые рёбра без деформации лицевой поверхности и без сварных швов. Метод экономичен: из стандартного листа получают готовое объёмное изделие за один технологический цикл. Он подходит и для алюминиевых, и для стальных композитных панелей, и для алюкобонда. На станке с ЧПУ канавки наносятся с высокой точностью и повторяемостью, поэтому все кассеты в партии получаются одинаковыми и без подгонки стыкуются на объекте.
Типичные ошибки и контроль качества
Самые частые дефекты V-образной фрезеровки — трещина лицевого слоя из-за чрезмерной глубины, неровная грань из-за слабой фиксации листа и «волна» канавки из-за тупой фрезы. Чтобы их избежать, ALTEC контролирует остаточную толщину, использует острый твердосплавный инструмент и вакуумный стол. Каждая партия проходит проверку пробным загибом. Такой подход гарантирует, что композитные панели согнутся ровно, а готовые кассеты прослужат на фасаде десятилетия.
Чем V-образная фрезеровка отличается от гибки
Обычную листовую сталь или алюминий гнут на листогибе за счёт пластической деформации металла. С композитными панелями так поступать нельзя: жёсткий «сэндвич» из двух металлических слоёв и сердечника при попытке согнуть его без подготовки сминается, лицевой слой идёт волной, а на ребре появляются заломы. Именно поэтому композитные панели сначала фрезеруют, снимая лишний материал по линии будущего ребра, и только потом складывают. V-образная фрезеровка делает загиб предсказуемым: панель сгибается строго по канавке, угол получается точным, а лицевая поверхность остаётся идеально гладкой. Это принципиальное отличие технологии обработки композитных панелей от работы с обычным металлопрокатом, и именно оно обеспечивает аккуратный вид фасадных кассет.
Материалы и толщины, которые мы фрезеруем
На производстве ALTEC под V-образную фрезеровку идут композитные панели всех распространённых типов и толщин. Чаще всего это алюминиевые композитные панели толщиной 3 и 4 мм с алюминиевыми слоями 0,3–0,5 мм — универсальный материал для вентилируемых фасадов и рекламных конструкций. Стальные композитные панели мы фрезеруем для объектов, где важны прочность и антивандальная стойкость: канавка прорезается с учётом более твёрдых стальных слоёв. Алюкобонд обрабатываем как с обычным полиэтиленовым сердечником, так и с минеральным наполнением, повышающим пожаробезопасность, — для каждой марки подбираются свои режимы. Перед запуском мы всегда уточняем толщину листа, тип сердечника и марку покрытия, чтобы канавка получилась корректной и загиб не дал трещин.
Подготовка чертежа и управляющей программы
Качественная V-образная фрезеровка начинается с правильного чертежа. Заказчик предоставляет развёртку кассеты с размерами лицевой части и отгибаемых полок, а наши технологи переводят её в управляющую программу для станка с ЧПУ. На этом этапе учитывается ширина канавки и радиус загиба, чтобы готовая деталь после сгиба получила точные внешние размеры. Если чертежа нет, инженеры ALTEC строят развёртку сами — по эскизу, фотографии узла или образцу. Грамотная подготовка программы исключает ошибки на дорогом материале и позволяет за один установ нанести все линии загиба, технологические пазы и отверстия под крепёж композитных панелей.
Стоимость и сроки V-образной фрезеровки
Стоимость V-образной фрезеровки композитных панелей зависит от суммарной длины реза, количества кассет, типа материала и сложности раскроя. Серийные изделия с повторяющейся геометрией обходятся дешевле в пересчёте на одну кассету, потому что управляющая программа готовится один раз. Сроки определяются объёмом партии: единичные изделия мы изготавливаем в течение одного–двух дней, крупные партии планируем по графику объекта. Чтобы получить точный расчёт, достаточно прислать чертежи или развёртки — менеджеры ALTEC оперативно подготовят смету на фрезеровку и сопутствующую обработку композитных панелей в Москве и Московской области.
V-образная фрезеровка композитных панелей в Москве
Заказать V-образную фрезеровку композитных панелей в Москве и Московской области можно в ALTEC. Мы принимаем собственный материал и давальческие алюминиевые композитные панели, стальные композитные панели и алюкобонд, готовим управляющую программу по чертежам, прорезаем канавки и при необходимости сразу выполняем загиб и сборку кассет. Рассчитываем раскрой для минимума отходов и организуем доставку готовых изделий по Москве и области.
