Фрезеровка композитных панелей — это не только V-образные канавки под загиб, но и прорезка пазов, технологических отверстий и вырезов под крепёж, коммуникации и подсветку. Точное расположение этих элементов определяет, насколько быстро и без подгонки кассеты соберутся на объекте. Компания ALTEC выполняет фрезеровку пазов и отверстий в композитных панелях в Москве и Московской области на станках с ЧПУ, обрабатывая алюминиевые композитные панели, стальные композитные панели и алюкобонд.
Зачем нужны пазы и отверстия
Готовая фасадная кассета или рекламная конструкция редко состоит только из загнутых бортов. В композитных панелях часто требуются продольные пазы для установки рёбер жёсткости, отверстия под кляммеры и заклёпки, вырезы под кабельные вводы, светодиодную подсветку и крепёжные элементы подсистемы. Все эти элементы удобнее и точнее прорезать на том же станке с ЧПУ, что и канавки под загиб, — за один установ листа. Это исключает ошибки разметки и гарантирует, что отверстия совпадут с ответными деталями подсистемы при монтаже.
Виды пазов в композитных панелях

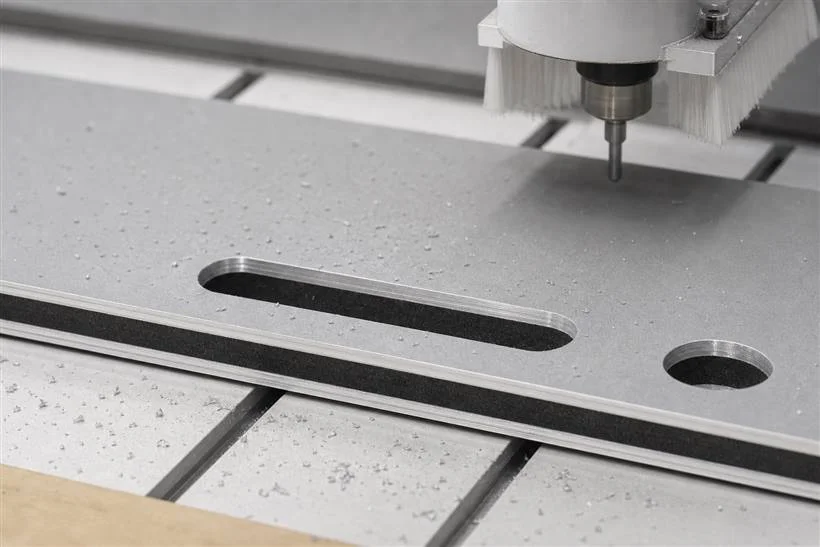

Пазы бывают сквозными и глухими. Сквозной паз прорезает панель насквозь — он нужен для вентиляции, отвода воды или установки соединительных профилей. Глухой паз снимает только верхний слой и часть сердечника, оставляя лицевую сторону целой, — так делают, например, посадочные места под рёбра жёсткости. Ширина и глубина паза задаются в управляющей программе с точностью до десятых долей миллиметра. На производстве ALTEC мы подбираем фрезу под нужную ширину паза и контролируем глубину, чтобы не повредить лицевое покрытие композитных панелей.
Отверстия под крепёж
Отверстия под заклёпки, болты и кляммеры прорезаются фрезой или сверлятся с точным позиционированием. Важно, чтобы все отверстия партии располагались идентично, иначе кассеты не сядут на подсистему. ЧПУ обеспечивает эту повторяемость: координаты отверстий заданы в программе и одинаковы для всех изделий. При необходимости отверстия зенкуются под потайной крепёж, чтобы шляпки не выступали над поверхностью. Такой подход особенно важен на вентилируемых фасадах, где сотни кассет крепятся к единой подсистеме.
Вырезы под подсветку и коммуникации
В рекламных конструкциях и фасадах с архитектурной подсветкой в композитных панелях прорезают вырезы под светодиодные модули, блоки питания и кабельные вводы. Сложный контур выреза станок с ЧПУ выполняет по программе с гладкими краями без заусенцев. Это позволяет аккуратно встроить подсветку, сохранив ровную лицевую поверхность. Алюминиевые композитные панели и алюкобонд особенно удобны для таких задач благодаря лёгкости обработки.
Технология фрезеровки пазов на ЧПУ
- построение управляющей программы из чертежа с координатами всех пазов и отверстий;
- закрепление листа на вакуумном столе;
- прорезка пазов нужной ширины и глубины подобранной фрезой;
- сверление и зенковка отверстий под крепёж;
- контроль геометрии и расположения элементов.
Точность и повторяемость
Главное требование к фрезеровке пазов и отверстий — точное взаимное расположение всех элементов. На ЧПУ канавки под загиб, пазы и отверстия прорезаются за один установ, поэтому их координаты согласованы между собой. Это означает, что после загиба кассеты отверстия окажутся ровно там, где предусмотрено проектом, и кассета без подгонки встанет на подсистему. Для объектов с большим количеством однотипных кассет такая точность экономит недели монтажа и исключает переделки.
Материалы: алюминий, сталь, алюкобонд
Алюминиевые композитные панели и алюкобонд легко поддаются фрезеровке пазов и сверлению — они дают чистые края и не нагружают инструмент. Стальные композитные панели плотнее, поэтому пазы и отверстия в них прорезаются на более жёстких режимах прочным твердосплавным инструментом. На производстве ALTEC под каждый материал подобраны режимы и фрезы, что гарантирует чистоту реза и точность размеров независимо от типа композитной панели.
Сочетание операций за один установ
Преимущество ЧПУ — возможность объединить фрезеровку канавок, прорезку пазов, сверление отверстий и раскрой контура в одной программе. Лист закрепляется один раз, и станок выполняет все операции последовательно без перекладывания. Это не только ускоряет производство, но и сохраняет точность взаимного расположения элементов: канавка загиба, паз и отверстие под крепёж согласованы между собой. Такой комплексный подход к обработке композитных панелей особенно ценен при серийном изготовлении кассет.
Контроль качества
Каждая партия проходит проверку: измеряется ширина и глубина пазов, контролируется расположение отверстий, оценивается чистота краёв. Глухие пазы проверяются на остаточную толщину, чтобы не было сквозного прореза там, где он не нужен. Инструмент меняется по регламенту. Такой контроль гарантирует, что композитные панели соберутся в готовые изделия без подгонки, а отверстия совпадут с ответными деталями подсистемы.
Типичные ошибки
Среди частых ошибок — несовпадение отверстий из-за неточной разметки при ручной обработке, рваные края паза из-за тупой фрезы и неверная глубина глухого паза. Все эти проблемы устраняются переходом на ЧПУ-обработку с проверенной программой и острым инструментом. На производстве ALTEC координаты всех элементов задаются программно, поэтому ошибки разметки исключены, а композитные панели обрабатываются стабильно по всей партии.
Стоимость и сроки
Стоимость фрезеровки пазов и отверстий зависит от их количества, сложности контура и материала. Дополнительные операции закладываются в общую программу обработки кассеты, поэтому отдельно почти не удорожают заказ при серийном производстве. Сроки определяются объёмом партии. Чтобы получить расчёт, пришлите чертежи с указанием всех пазов и отверстий — менеджеры ALTEC подготовят смету на комплексную обработку композитных панелей в Москве.
Зенковка и потайной крепёж
Когда крепёж не должен выступать над поверхностью композитной панели, отверстия зенкуют — расширяют верхнюю часть под коническую головку винта или заклёпки. Зенковка выполняется на том же станке с ЧПУ сразу после сверления, что сохраняет точность позиционирования. Потайной крепёж важен для кассет видимого крепления, где аккуратность стыков влияет на восприятие фасада, и для интерьерных изделий, где поверхность должна быть гладкой на ощупь. ALTEC выполняет зенковку по чертежу, подбирая угол под конкретный тип крепежа, чтобы головка садилась заподлицо с лицевой стороной композитной панели.
Сложные контуры и фигурные вырезы
Помимо прямых пазов и круглых отверстий, станок с ЧПУ прорезает фигурные вырезы любой сложности — под нестандартные коммуникации, декоративные элементы, логотипы и перфорацию. Криволинейный контур станок проходит плавно, без изломов и заусенцев, по траектории из управляющей программы. Это позволяет совмещать на одной композитной панели фрезеровку под загиб, технологические пазы и художественные вырезы. Такая комплексная обработка особенно востребована в рекламных конструкциях и дизайнерских фасадах, где из алюминиевых композитных панелей и алюкобонда создают сложные объёмные формы.
Где заказать фрезеровку пазов и отверстий в Москве
ALTEC выполняет фрезеровку пазов, отверстий и вырезов в композитных панелях в Москве и Московской области под ключ. Принимаем собственные и давальческие алюминиевые композитные панели, стальные композитные панели и алюкобонд. Готовим управляющую программу, прорезаем все элементы за один установ, при необходимости выполняем загиб и сборку кассет. Организуем доставку готовых изделий по Москве и области.
