Контроль радиуса — ключевой этап вальцовки композитных панелей, от которого зависит, сойдутся ли криволинейные элементы при монтаже. Даже небольшое отклонение радиуса от проекта приводит к неровным стыкам и волнам на готовой поверхности. Компания ALTEC уделяет особое внимание контролю радиуса при вальцовке композитных панелей в Москве и Московской области, работая с алюминиевыми композитными панелями, стальными композитными панелями и алюкобондом.
Почему важен контроль радиуса
Криволинейная облицовка — колонны, арки, купола — собирается из множества отвальцованных сегментов. Если радиус хотя бы одного из них отличается, на стыке появится ступенька или волна, заметная на свету. Радиус готового элемента должен точно соответствовать проектному, иначе сегменты не сойдутся в плавную дугу. Поэтому контроль радиуса — не формальность, а условие качественной криволинейной облицовки. ALTEC контролирует радиус каждого элемента, исключая отклонения и переделки на объекте.
Шаблоны и контршаблоны

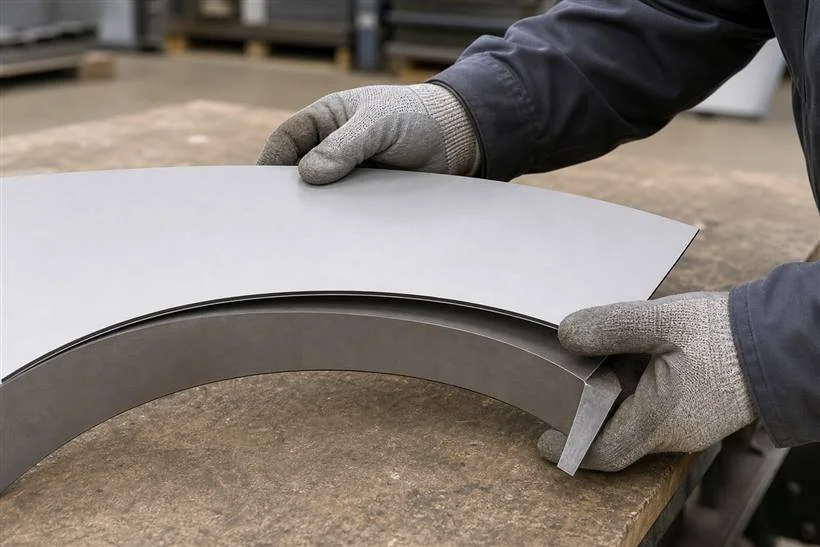

Основной инструмент контроля радиуса — шаблон (контршаблон), вырезанный по проектной кривой. Отвальцованный элемент прикладывают к шаблону и проверяют, насколько плотно дуга прилегает по всей длине. Зазоры показывают отклонение радиуса. Для каждого радиуса изготавливают свой шаблон. Этот простой и надёжный метод позволяет быстро оценить соответствие элемента проекту прямо на производстве. ALTEC использует шаблоны для всех ответственных радиусных элементов из композитных панелей.
Влияние упругого возврата
Главная причина отклонения радиуса — упругий возврат материала. После выхода из вальцов металл частично распрямляется, и радиус увеличивается. Чтобы готовый элемент имел проектный радиус, гибку ведут с компенсацией — перегибают лист на расчётную величину. Контроль радиуса по шаблону позволяет проверить, верно ли подобрана компенсация. Если радиус больше проектного, увеличивают перегиб. ALTEC уточняет компенсацию на пробном образце перед серией.
Пробная гибка образца
- вальцовка образца с расчётными параметрами;
- проверка радиуса по шаблону;
- корректировка компенсации пружинения;
- повторная гибка до точного совпадения;
- фиксация настроек для всей серии.
Равномерность дуги
Радиус должен быть одинаковым не только в среднем, но и по всей длине элемента. Неравномерная подача листа или износ валов могут дать переменный радиус — дуга «гуляет». Контроль по шаблону в нескольких сечениях выявляет такие отклонения. Прямые «хвосты» на концах листа, не захваченные валами, также нарушают равномерность — их учитывают при раскрое с припуском. ALTEC контролирует равномерность дуги, обеспечивая стабильный радиус по всей длине композитной панели.
Контроль в серии
При вальцовке серии одинаковых элементов важно, чтобы все они имели идентичный радиус. Для этого настройки вальцов фиксируют после пробной гибки, а каждый элемент или выборочно проверяют по шаблону. Документирование режимов позволяет повторить вальцовку с той же геометрией при дозаказе. Контроль в серии гарантирует, что все сегменты колонны или арки сойдутся при монтаже. ALTEC ведёт серийную вальцовку с контролем и документированием параметров.
Зависимость от материала
Разные композитные панели требуют разной компенсации и контроля. Стальные композитные панели пружинят сильнее алюминиевых, поэтому отклонение радиуса без компенсации у них больше. Алюкобонд с минеральным сердечником жёстче полиэтиленового. Толщина листа также влияет на упругий возврат. ALTEC учитывает свойства каждого материала при расчёте компенсации и контролирует радиус с поправкой на тип композитной панели.
Инструменты контроля
Помимо шаблонов, для контроля радиуса используют радиусные лекала, измерение хорды и стрелы прогиба с пересчётом в радиус, а для ответственных элементов — лазерные и оптические методы. На производстве чаще всего достаточно шаблона, повторяющего проектную кривую. Выбор метода зависит от точности, требуемой проектом. ALTEC применяет подходящий способ контроля для каждого типа радиусных элементов из композитных панелей.
Типичные ошибки
Частые ошибки вальцовки — недостаточная компенсация пружинения (радиус больше проектного), неравномерная подача (переменный радиус), прямые «хвосты» на концах и волны от грязных валов. Все они выявляются контролем по шаблону. Своевременная проверка позволяет скорректировать процесс до запуска серии и не испортить дорогой материал. ALTEC выстраивает контроль так, чтобы ошибки обнаруживались на образце, а не на готовой партии.
Документирование радиусов
Для повторных и похожих заказов ALTEC сохраняет настройки вальцов и параметры компенсации для разных радиусов и материалов. Если заказчику потребуются дополнительные сегменты к смонтированной арке или колонне, их изготовят с тем же радиусом по сохранённым данным. Документирование ускоряет запуск и гарантирует совпадение новых элементов со старыми, что важно при ремонте и расширении криволинейной облицовки.
Полный цикл с контролем
ALTEC выполняет вальцовку композитных панелей с контролем радиуса на всех этапах: расчёт компенсации, пробная гибка, проверка по шаблону, серийный контроль и документирование. Это гарантирует, что криволинейные элементы соответствуют проекту и без подгонки собираются на объекте. Контроль радиуса — часть общего цикла обработки, включающего раскрой, вальцовку, фрезеровку бортов и сборку готовых изделий.
Стоимость и сроки
Контроль радиуса входит в стоимость вальцовки и не удорожает заказ отдельно — это часть технологии качества. Общая стоимость зависит от радиуса, размеров, материала и числа элементов. Серийные изделия выгоднее в пересчёте на штуку. Сроки определяются объёмом партии. Чтобы получить расчёт, пришлите чертежи с радиусами — менеджеры ALTEC подготовят смету на вальцовку композитных панелей в Москве.
Как радиус влияет на монтаж
Точность радиуса важна не только для внешнего вида, но и для скорости монтажа. Если все сегменты колонны или арки имеют идентичный радиус, они без подгонки встают на подсистему, швы получаются равномерными, а монтаж идёт быстро. Если радиусы «гуляют», монтажники вынуждены подгибать элементы по месту, что замедляет работу, портит покрытие и нарушает геометрию. Поэтому контроль радиуса на производстве напрямую экономит время на объекте. ALTEC поставляет элементы с проверенным радиусом и маркировкой по позициям, благодаря чему криволинейная облицовка собирается предсказуемо и в срок, без импровизаций на высоте.
Связь контроля радиуса с раскроем
Контроль радиуса начинается ещё на этапе раскроя. Лист вальцуют с припуском на захват валами и прямые «хвосты», которые затем обрезают, оставляя только участок с правильной дугой. Если не заложить припуск, концы элемента получатся прямыми и радиус не будет выдержан по всей длине. Поэтому раскрой и вальцовка планируются совместно: размер заготовки рассчитывается с учётом будущей обрезки. ALTEC согласует карту раскроя с параметрами вальцовки, что обеспечивает точный радиус готового элемента по всей его рабочей длине и минимизирует отходы дорогих композитных панелей.
Где заказать качественную вальцовку в Москве
ALTEC выполняет вальцовку композитных панелей с контролем радиуса в Москве и Московской области под ключ. Принимаем собственные и давальческие алюминиевые композитные панели, стальные композитные панели и алюкобонд. Рассчитываем компенсацию, контролируем радиус по шаблону, ведём серийную вальцовку и организуем доставку готовых элементов по Москве и области.
