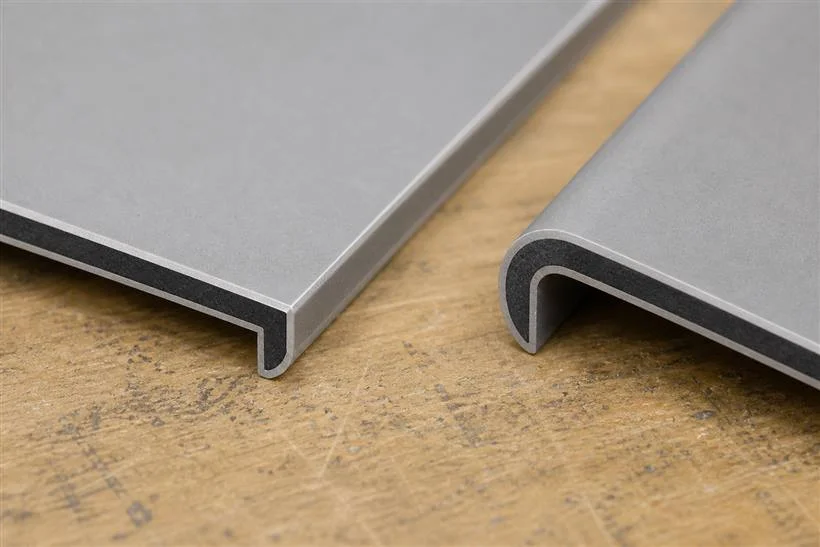

Гибка и вальцовка — две основные технологии придания формы композитным панелям, и их часто путают. Гибка (на основе фрезеровки) даёт чёткое ребро под углом, вальцовка — плавную дугу. Понимание разницы помогает правильно спроектировать изделие. Компания ALTEC владеет обеими технологиями и выполняет гибку и вальцовку композитных панелей в Москве и Московской области, обрабатывая алюминиевые композитные панели, стальные композитные панели и алюкобонд.
Что такое гибка композитных панелей
Гибка композитной панели — это формирование чёткого ребра под заданным углом. Поскольку жёсткий «сэндвич» нельзя согнуть напрямую без излома лицевого слоя, панель сначала фрезеруют — прорезают V-образную канавку, снимая верхний слой и часть сердечника. Затем по канавке панель складывают, и получается аккуратное ребро под прямым или другим углом. Так делают прямоугольные фасадные кассеты, короба, откосы. Гибка через фрезеровку — основа изготовления большинства фасадных изделий с прямыми гранями.
Что такое вальцовка композитных панелей
Вальцовка — это гибка листа по дуге между вращающимися валами без прорезки канавки. Лист плавно изгибается, образуя криволинейную поверхность заданного радиуса. Вальцовка не даёт чётких рёбер — только плавные дуги, поэтому её применяют для колонн, арок, эркеров, куполов и закруглённых кассет. В отличие от гибки, при вальцовке лицевой слой не прорезается, а равномерно изгибается вместе со всем «сэндвичем». Это принципиально разные операции с разным результатом.
Ключевые отличия
- гибка даёт чёткое ребро, вальцовка — плавную дугу;
- гибка требует фрезеровки канавки, вальцовка — нет;
- гибка — для прямых углов, вальцовка — для радиусов;
- гибка не имеет упругого возврата угла, вальцовка пружинит;
- обе сохраняют лицевое покрытие при правильном выполнении.
Когда применять гибку
Гибку через фрезеровку выбирают, когда нужны чёткие прямые рёбра: прямоугольные фасадные кассеты, короба объёмных букв, откосы, парапеты, элементы входных групп. Это самая распространённая операция при изготовлении вентилируемых фасадов. Угол загиба обычно 90°, но возможны и другие. Гибка даёт жёсткое изделие с точными размерами и аккуратными гранями. Большинство кассет на фасадах Москвы и Подмосковья изготовлены именно гибкой профрезерованных композитных панелей.
Когда применять вальцовку
Вальцовку выбирают, когда нужна плавная криволинейная поверхность: облицовка круглых колонн, арочные порталы, купола, эркеры, закруглённые углы зданий, цилиндрические вывески. Вальцовка даёт гладкую дугу без граней, которую невозможно получить гибкой. Радиус задаётся настройкой вальцов. Для криволинейных архитектурных элементов вальцовка композитных панелей — единственно правильное решение, обеспечивающее эстетичный плавный переход.
Сочетание гибки и вальцовки
Часто оба метода применяют в одном изделии. Например, радиусная фасадная кассета имеет отвальцованную лицевую часть (плавную дугу) и отфрезерованные загнутые борта (чёткие рёбра) для крепления к подсистеме. Сначала лицевую часть вальцуют по радиусу, затем фрезеруют борта и загибают. Такое сочетание позволяет получить криволинейное изделие с удобным креплением, совместимым с прямыми кассетами. ALTEC выполняет обе операции в одном цикле, согласуя размеры элементов.
Влияние материала
И гибка, и вальцовка зависят от материала. Алюминиевые композитные панели и алюкобонд легко и гнутся, и вальцуются, дают чистое ребро и плавную дугу. Стальные композитные панели прочнее: при гибке требуют большего усилия загиба, при вальцовке — большей компенсации пружинения. Тип сердечника также важен: минеральный жёстче полиэтиленового. ALTEC подбирает режимы обеих операций под конкретный материал, обеспечивая качество и точность.
Упругий возврат: где он важен
При гибке профрезерованной панели угол фиксируется канавкой, и упругий возврат минимален. При вальцовке металл стремится распрямиться, поэтому радиус задают с компенсацией пружинения. Это важное практическое отличие: вальцовка требует расчёта перегиба, а гибка — точной глубины канавки. ALTEC учитывает обе особенности, поэтому и углы, и радиусы готовых изделий точно соответствуют проекту.
Точность и контроль
Качество гибки контролируют по углу загиба и остаточной толщине лицевого слоя, качество вальцовки — по радиусу и равномерности дуги с помощью шаблонов. В обоих случаях перед серией выполняется пробное изделие. Точность критична: при гибке от неё зависят размеры кассеты, при вальцовке — совпадение радиусных сегментов. ALTEC контролирует оба параметра, исключая брак на дорогих композитных панелях.
Что выбрать для проекта
Выбор между гибкой и вальцовкой определяется формой изделия. Прямые грани и углы — гибка через фрезеровку. Плавные дуги и радиусы — вальцовка. Сложные изделия с криволинейной лицевой частью и прямыми бортами — сочетание обеих технологий. ALTEC помогает определить оптимальный способ обработки на этапе проектирования, исходя из чертежей и архитектурного замысла, и изготавливает изделие под ключ.
Полный цикл обработки
ALTEC выполняет полный цикл обработки композитных панелей: раскрой, фрезеровка, гибка, вальцовка, прорезка отверстий и сборка. Это позволяет изготовить любое изделие — от прямой кассеты до сложного радиусного элемента — в одном месте, с согласованными размерами и единым качеством. Комплексный подход экономит время заказчика и обеспечивает совместимость всех элементов фасада.
Стоимость и сроки
Стоимость зависит от выбранной технологии, сложности формы и материала. Гибка прямых кассет обычно дешевле вальцовки радиусных элементов. Сочетание операций рассчитывается индивидуально. Серийные изделия выгоднее в пересчёте на штуку. Чтобы получить расчёт, пришлите чертежи — менеджеры ALTEC определят оптимальную технологию и подготовят смету на обработку композитных панелей в Москве.
Радиусные кассеты: пример сочетания
Радиусная фасадная кассета — наглядный пример того, как гибка и вальцовка работают вместе в одном изделии. Сначала лист композитной панели раскраивают в размер, затем лицевую часть вальцуют по проектному радиусу, получая плавную дугу. После этого по краям фрезеруют V-образные канавки и загибают борта под прямым углом — это уже гибка. К загнутым бортам крепят закладные или уголки для навески на подсистему. В результате получается криволинейная кассета с дугообразным лицом и прямыми крепёжными бортами, совместимая по способу монтажа с обычными прямыми кассетами того же фасада. Такой комбинированный подход позволяет облицовывать эркеры, скруглённые углы и радиусные участки зданий, сохраняя единую систему крепления.
Ошибки при выборе технологии
Частая ошибка проектирования — попытка получить плавную дугу гибкой через множество мелких канавок (фасеточная гибка). Такой приём даёт гранёную, а не гладкую поверхность, и на свету видны переломы. И наоборот, попытка вальцевать элемент, которому нужно чёткое ребро, приводит к размытому углу. Правильный выбор технологии на этапе проекта избавляет от подобных проблем: плавные поверхности вальцуют, чёткие грани получают гибкой. ALTEC консультирует заказчиков по выбору технологии обработки композитных панелей ещё до изготовления, чтобы результат соответствовал архитектурному замыслу и собирался без подгонки.
Где заказать гибку и вальцовку в Москве
ALTEC выполняет гибку и вальцовку композитных панелей в Москве и Московской области под ключ. Принимаем собственные и давальческие алюминиевые композитные панели, стальные композитные панели и алюкобонд. Подбираем технологию под форму изделия, выполняем фрезеровку, гибку и вальцовку, контролируем качество и организуем доставку по Москве и области.
Читайте также: вальцовка композитных панелей, фрезеровка композитных панелей, V-образная фрезеровка под загиб и контроль радиуса при вальцовке. Подбор материала — на главной странице ALTEC.
Чтобы заказать гибку и вальцовку композитных панелей в Москве, свяжитесь с менеджерами ALTEC — поможем выбрать технологию и материал (алюминиевые композитные панели, стальные композитные панели, алюкобонд) и изготовим изделие точно по проекту.
